| Диаметр обработки над станиной, мм | 1000 |
| Диаметр обработки над суппортом | 900 |
| Максимальный диаметр над станиной, мм | 1250 |
| Максимальный диаметр обработки, мм | 1100 |
| Диаметр гидравлического патрона, мм | 800 |
| Носик шпинделя | A2-15 |
| Диапазон скоростей шпинделя, об/мин | 50-800 |
| Скорость подачи при резании, мм/мин | 0.1-100 |
| Максимальное вертикальное перемещение суппорта, мм | 1200 |
| Максимальное горизонтальное перемещение суппорта, мм | 950 |
| Ускоренное перемещение по оси X, м/мин | 15 |
| Ускоренное перемещение по оси Z, м/мин | 12 |
| Револьверная головка | гидравлическая 8-позиционная / электрическая 4-позиционная |
| Точность позиционирования, мм | ±0.008 |
| Повторяемость позиционирования, мм | ±0.005 |
| Мощность главного двигателя, кВт | 30 |
| Масса станка, кг | 13500 |
| Габаритные размеры (Д×Ш×В), мм | 3000*3000*3400 |
Применение (Applications)

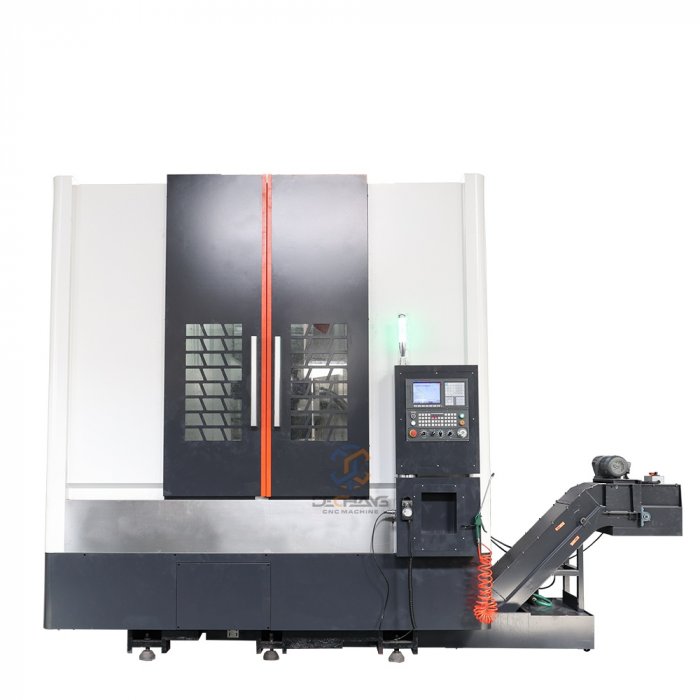

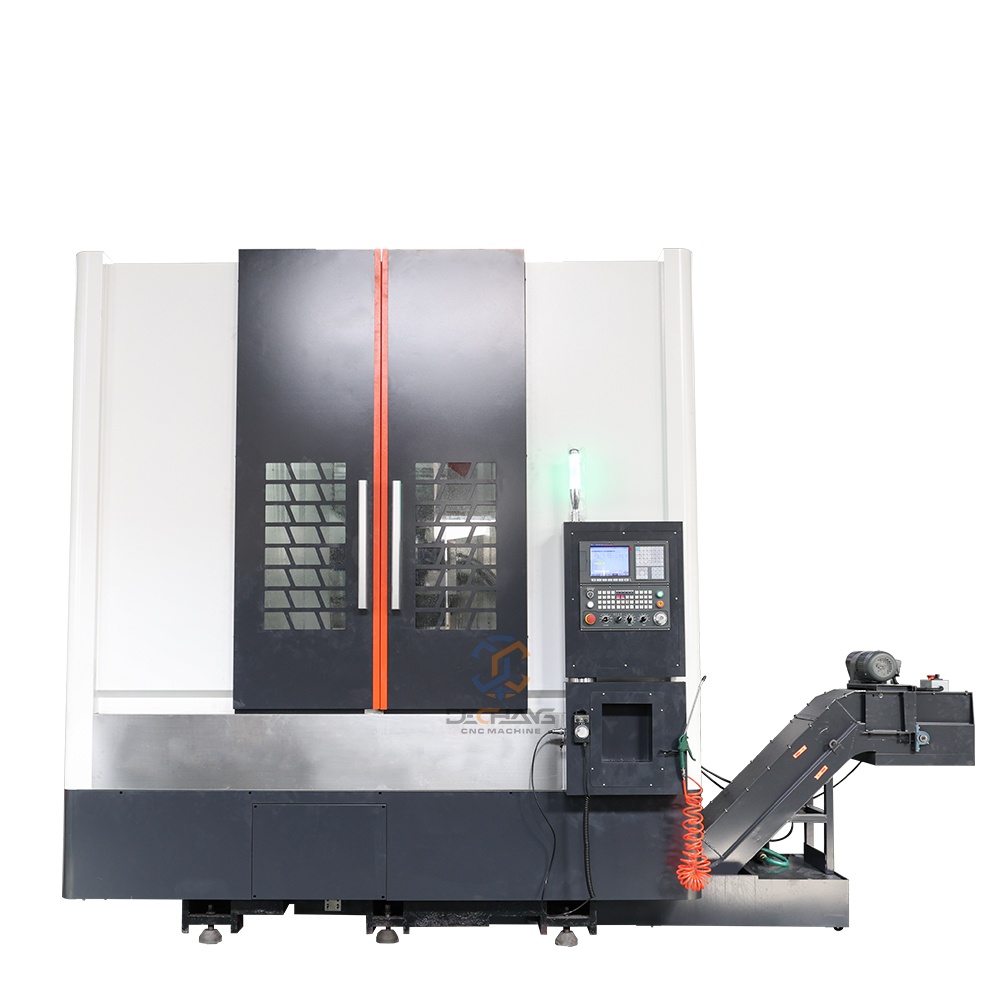

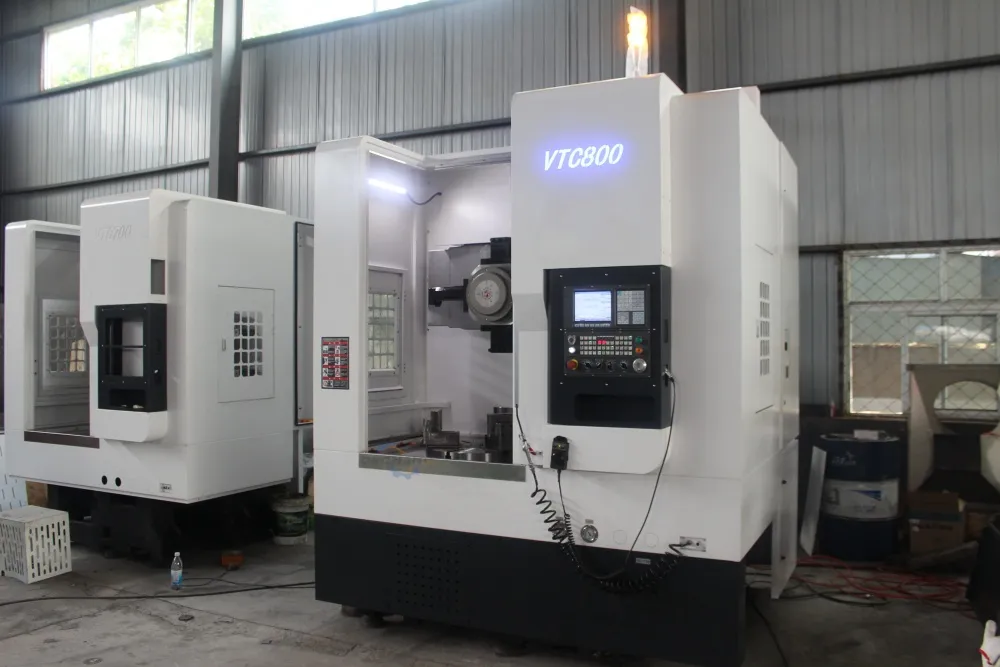

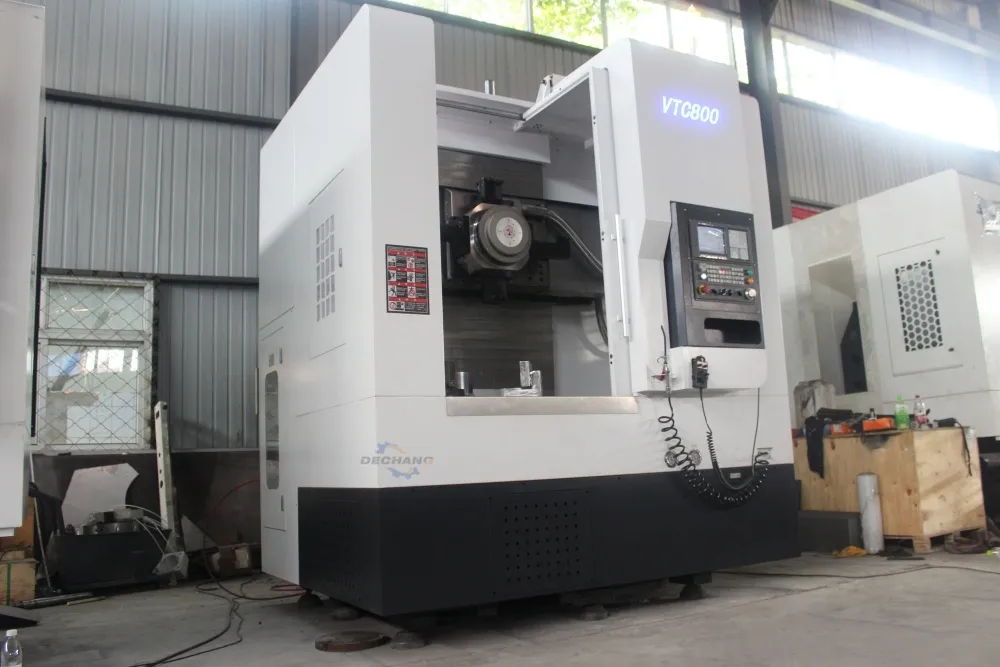

Токарный станок серии VTC — это автоматический станок с ЧПУ, который используется для обработки внутренних и внешних цилиндрических поверхностей, конических поверхностей, торцов, канавок и фасок деталей.
Особенно подходит для обработки следующих автомобильных деталей:
- тормозные диски / ступицы тормозов,
- тормозные барабаны колёс,
- нажимные диски сцепления,
- картеры маховика и другие аналогичные детали.
Особенности / Преимущества (Specificities)
- При закреплении заготовки под действием собственного веса обеспечивается плотное прилегание базовой поверхности к приспособлению, а также снижается влияние гравитационной инерции самой детали → достигается высокая точность и стабильность обработки.
- Для тонкостенных и несимметричных / неправильной формы деталей значительно проще обрабатывать верхнюю и нижнюю поверхности одновременно.
- Для сложных и труднозакрепляемых деталей изготовление приспособлений становится проще.
- Площадь, занимаемая станком, составляет примерно 1/2 от площади горизонтального токарного станка аналогичных размеров.
- Легче интегрировать в автоматические сборочные линии, что делает станок особенно подходящим для обработки средних и крупногабаритных деталей.
Система управления (Control system)
Стандартная комплектация: GSK
Опционально (на выбор): Siemens / Fanuc / Syntec / Mitsubishi / KND
Револьверная головка (Corner Tower / Turret)
Стандартная комплектация: гидравлическая револьверная головка на 4 / 8 / 12 позиций
Опционально: 12-позиционная силовая револьверная головка (с приводным инструментом)
Гидравлический патрон (Hydraulic Chuck)
Стандартная комплектация: гидравлический патрон диаметром 610 мм
Система смазки (Lubrication system)
Система позволяет своевременно, дозированно, точно, эффективно, удобно и надёжно подавать смазку, что существенно увеличивает срок службы станка.
