| Диаметр рабочего стола, мм | 2250 |
| Макс. диаметр обработки (точения), мм | 2500 |
| Макс. высота заготовки, мм | 1600 |
| Макс. масса заготовки, т | 10 |
| Размер сечения резца (хвостовика), мм | 4 ступени (бесступенчато) |
| Макс. усилие резания верт. суппорта, Н | 2-63 |
| Макс. крутящий момент стола, Н·м | 63 |
| Ступени скорости стола | 35 |
| Диапазон скоростей вращения стола, об/мин | -50~1400 |
| Макс. ход верт. суппорта (горизонтальный), мм | 1000 |
| Макс. ход верт. суппорта (вертикальный), мм/мин | 0.2--145 |
| Диапазон подач вертикального суппорта, мм/мин | -30~+30 |
| Ступени подач вертикального суппорта, мм/мин | 255*200 |
| Скорость быстрого перемещения суппорта, мм/мин | 40*50 |
| Макс. ход поперечины (траверсы), мм | R: 2000 L: 1550 |
| Скорость подъема/опускания поперечины, мм/мин | 1250 |
| Мощность главного двигателя, кВт | 55 |
| Мощность двигателя подъема поперечины, кВт | 11 |
| Масса станка (прибл.), т | 35 |
| Габаритные размеры (ДхШхВ), мм | 5180*4700*5300 |

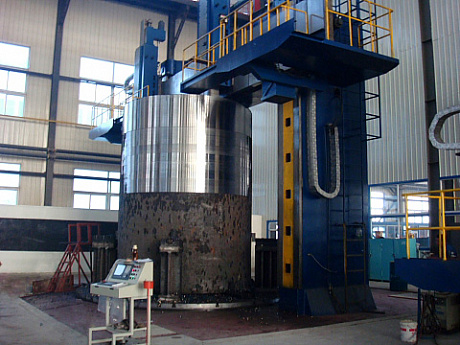

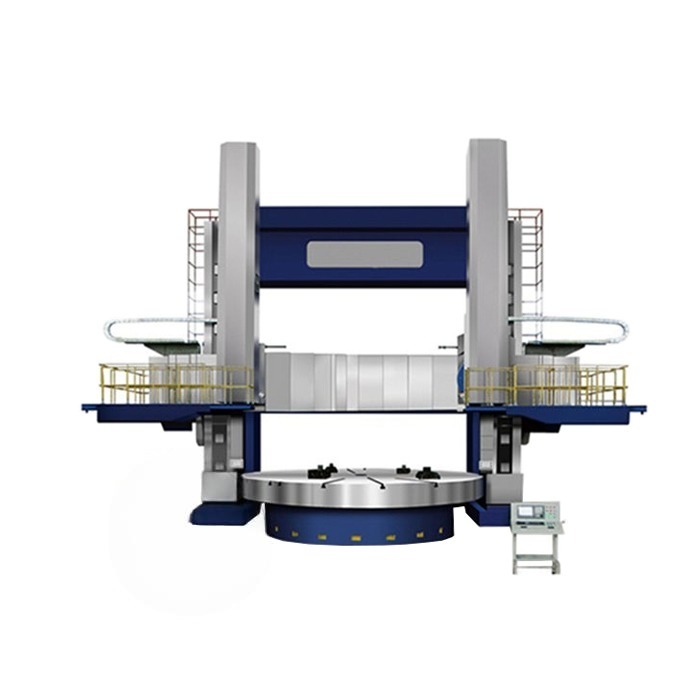

Токарно-карусельный двух-стоечный станок C5250 – это крупногабаритное промышленное решение, которое даст возможность производить детали более сложных, точных и постоянно растущих размеров в различных областях металлообработки, включая для автомобильной, турбинной, аэрокосмической, горнодобывающей промышленности и не только. Представленное оборудование позволит изготавливать детали с меньшими затратами и меньшим временем на обработку, что поможет промышленникам быть более конкурентоспособными.
Вертикальный двух-стоечный станок для токарной обработки C5250 имеет литую станину из материала HT250-300. На рабочем столе установлен поворотный энкодер, который может реализовывать функцию токарной обработки резьбы разных размеров. Рабочий стол оснащен гидростатическими направляющими. Шпиндель использует подшипник NN30 (класс D). Несущая способность подшипника высокая. В корпусе редуктора используются шестерни из 40Cr. Поверхность каждой направляющей проходит высокочастотную закалку, в результате чего твердость достигает уровня HRC52. В то же время, на сопрягаемой поверхности жесткого рельса используется процесс нанесения пластиковой пасты (материал представляет собой износостойкий композит с низким коэффициентом трения). Для каждой точки смазки имеется односторонний клапан.
Поскольку в последнее время нехватка рабочей силы становится серьезной, компания из Китая обеспечивает вертикальный токарный двух-стоечный станок C5250 со стандартным управлением ЧПУ (по запросу – FANUC Oi-TP Plus), которое позволяет выполнять: жесткое нарезание резьбы, вертикальное точение, вертикальное и горизонтальное фрезерование. Таким образом, станок содержит ряд таких интеллектуальных функций, как профилактическое обслуживание, компенсация точности и автоматическая настройка параметров. Все программы обработки фиксируются в памяти. Повышенной точности можно достичь, добавив ряд дополнительных устройств: обратная связь по шкале по всем осям с настройкой инструмента и датчиками деталей.
