| Диаметр рабочего стола, мм | 2000 |
| Макс. диаметр обработки (точения), мм | 2300 |
| Макс. высота заготовки, мм | 1350 |
| Макс. масса заготовки, т | 8 |
| Размер сечения резца (хвостовика), мм | 30*40 |
| Макс. усилие резания верт. суппорта, Н | 25000 |
| Макс. крутящий момент стола, Н·м | 32000 |
| Ступени скорости стола | 4 ступени (бесступенчато) |
| Диапазон скоростей вращения стола, об/мин | 3.2-100 |
| Макс. ход верт. суппорта (горизонтальный), мм | 1300 |
| Макс. ход верт. суппорта (вертикальный), мм/мин | 800 |
| Диапазон подач вертикального суппорта, мм/мин | 0.5-2000 |
| Ступени подач вертикального суппорта, мм/мин | бесступенчато |
| Скорость быстрого перемещения суппорта, мм/мин | 2000 |
| Макс. ход поперечины (траверсы), мм | 850 |
| Скорость подъема/опускания поперечины, мм/мин | 440 |
| Мощность главного двигателя, кВт | 30 |
| Мощность двигателя подъема поперечины, кВт | 2.2 |
| Точность позиционирования, мм | 0.03 |
| Повторяемость позиционирования, мм | 0.015 |
| Масса станка (прибл.), т | 18 |
| Габаритные размеры (ДхШхВ), мм | 3200*2850*3350 |

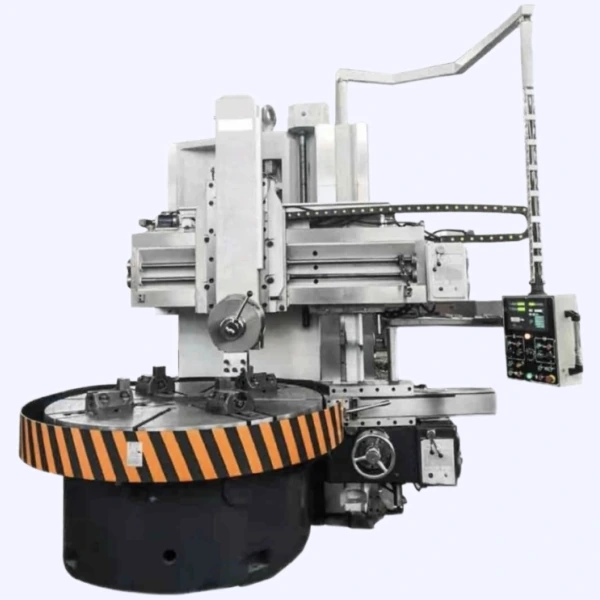

Токарно-карусельный одностоечный станок CK5123 предназначенный для токарной обработки цилиндрических деталей среднего размера. В вертикальном токарном станке сила тяжести усиливает надежность удержания обрабатываемой детали и стабильность процесса. Вес заготовки направляется прямо в основание станка и не создает внеосевых нагрузок на шпиндель. Крепление упрощается, а зажимные усилия значительно снижаются. Такая компоновка сводит к минимуму эффект прерывистого резания по сравнению с горизонтальными токарными станками, облегчая при этом обработку деталей и увеличивая вес, с которым может справиться станок.
Токарно-карусельный одноколонный станок CK5123 соответствует стандартам индустрии. Жесткая вертикальная колонна и основание машины изготовлены из отливки из механита с усиленными ребрами для минимизации тепловых деформаций и гашения вибрации. Система линейных направляющих осей X и Z обеспечивает скорость перемещения до 20 м/мин. Шарико-винтовые передачи класса 3 приводятся в движение непосредственно серводвигателями, что исключает использование ремней или шестерен. Шпиндель имеет прочную конструкцию, включающую высокоточные двойные роликовые подшипники и упорные подшипники с угловым контактом 45˚. Подшипники шпинделя типа NN используются для выдерживания высоких центробежных нагрузок и больших нагрузок на шпиндель. Мотор шпинделя Fanuc мощностью 30 л.с. обеспечивает высокий крутящий момент при низких оборотах и достаточную мощность для работы в тяжелых условиях, а также высокую скорость для чистовой обработки. Доступен дополнительный планетарный редуктор ZF для обеспечения высокого момента резания на больших диаметрах. 8-позиционная (10-позиционная опционально) гидравлическая револьверная головка обеспечивает время индексации 0,5 секунды и автоматический выбор инструмента для кратчайшего маршрута. Стандартная система промывки стружки выталкивает стружку из зоны обработки на конвейер.
Токарно-карусельный станок с одной колонной CK5123 может быть адаптирован к конкретным производственным требованиям с помощью большого количества опций, включая ось C и приводные инструменты, возможность оси Y, радиальные и осевые головки приводных инструментов, автоматическое устройство предварительной настройки инструмента, специальные зажимные приспособления / крепления и системы автоматической загрузки / разгрузки.
