Характеристики
| Размер уголка, мм | 40×40×3 – 160×160×12 |
| Размер швеллера, мм | #8 – #16 |
| Макс. диаметр пробивки, мм | ⌀ 26 |
| Макс. длина заготовки, м | 14 |
| Кол-во пуансонов на сторону, набор | 3 |
| Усилие пробивки, кН | 1000 |
| Усилие маркировки, кН | 800 |
| Усилие резки, кН | 1800 |
| Кол-во символов маркировки, шт. | 15 |
| Группа маркировочных знаков, набор | 4 |
| Размер шрифта (символа), мм | 14x10x19 |
| Тип резки | Одинарным ножом |
| Способ подачи | Кареткой с ЧПУ |
| Макс. скорость подачи, м/мин | 60 |
| Режим программирования | Чертеж AutoCAD или ПО для раскроя |
| Программные функции | Отображение ошибок |
| Габаритные размеры, м | ≈ 32×7×3 |
Описание
ОСОБЕННОСТИ ПРОДУКТА:
- Применяется технология ЧПУ (числового программного управления); подача заготовки осуществляется сервоприводом, что обеспечивает высокую эффективность и стабильную точность обработки деталей. Ключевые гидравлические, пневматические и электрические компоненты — импортного производства.

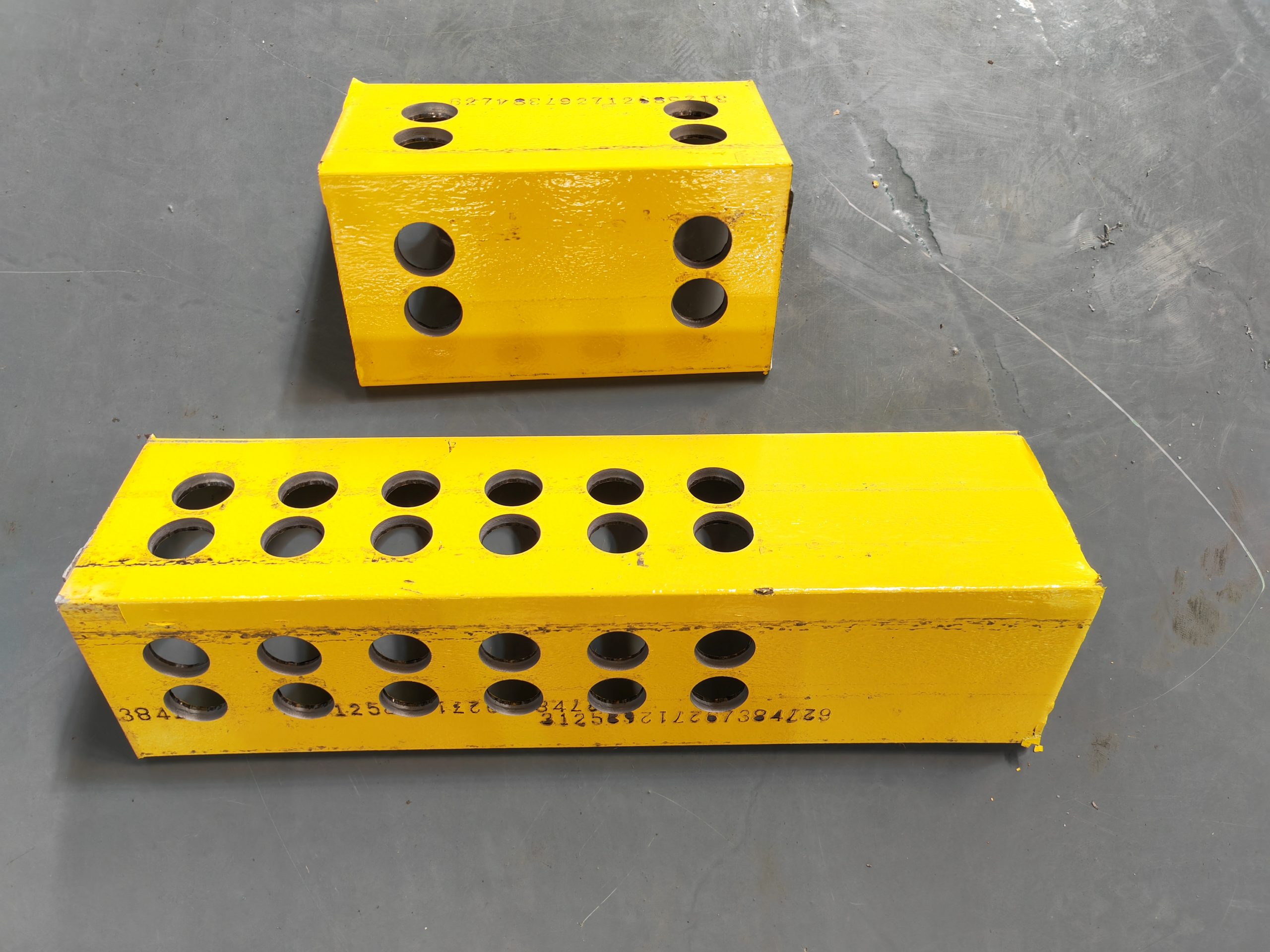

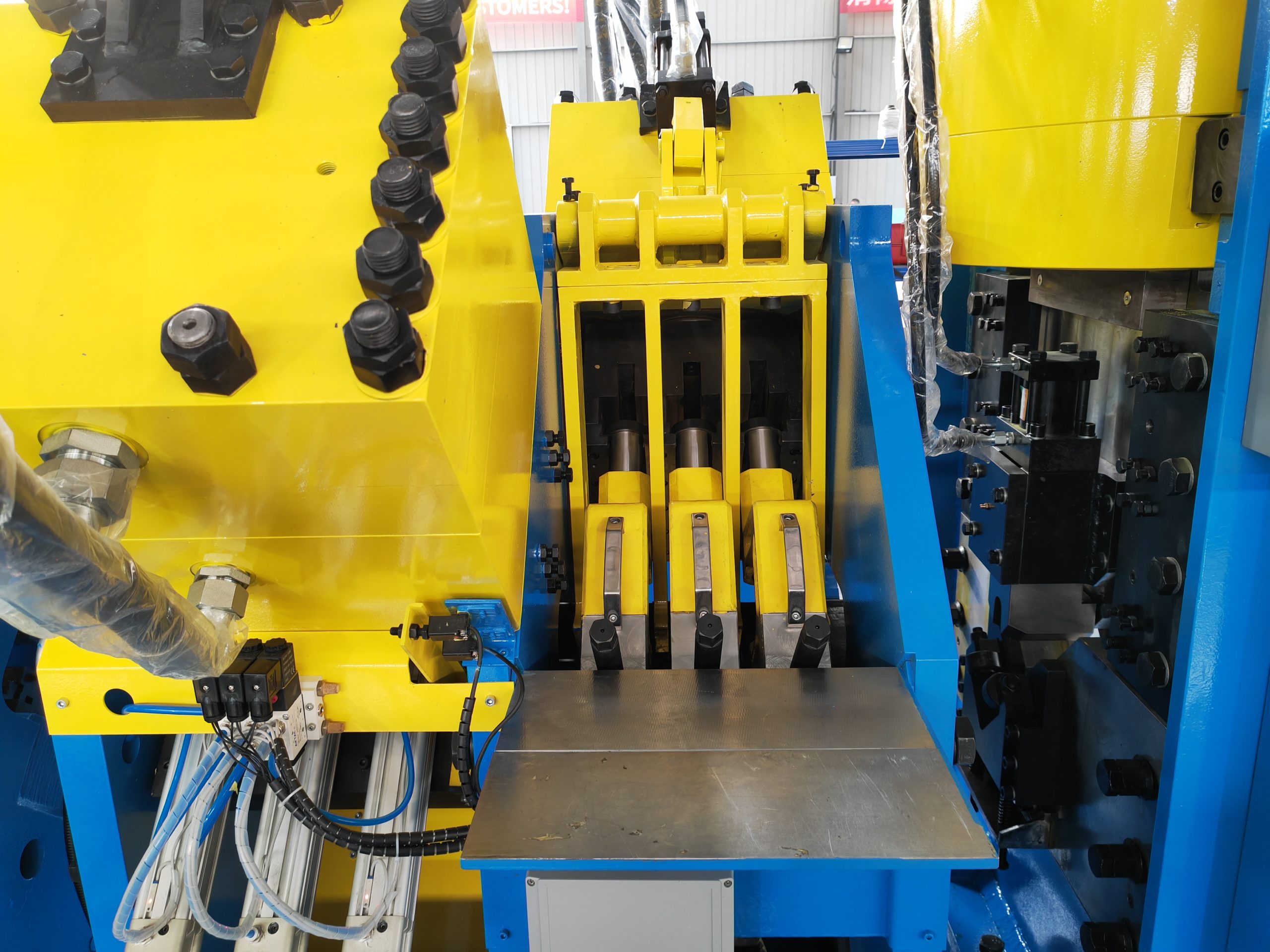

- С каждой стороны установлено по три комплекта пуансонов и матриц, что позволяет одновременно устанавливать три вида пуансонов разного диаметра и за один проход обрабатывать все отверстия.
- Программное обеспечение на компьютере имеет интерфейс на китайском/английском языках. Простое управление, возможность отображения чертежа детали. Легкое программирование: поддерживается как ручной ввод, так и использование программ, сгенерированных в ПО для раскроя.

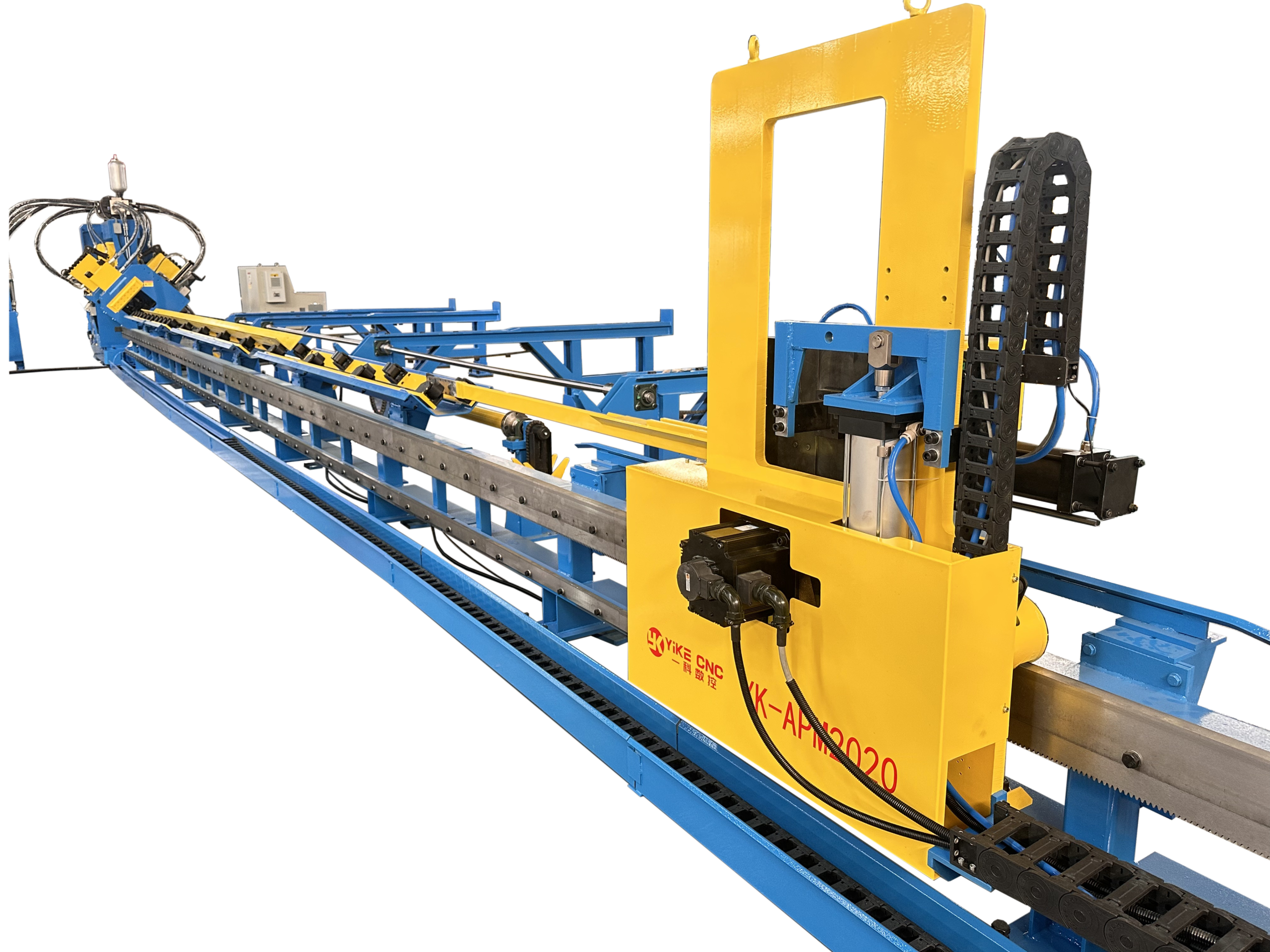

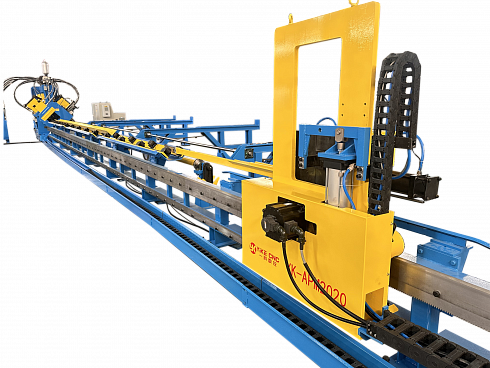

- Подающая каретка с ЧПУ приводится в движение сервоприводом и автоматически подает заготовку для пробивки и резки.
- Все операции — маркировка, пробивка и резка — выполняются в автоматическом режиме. Готовые изделия могут выгружаться с помощью пневматического устройства автоматического переворота, что снижает трудоемкость работы.

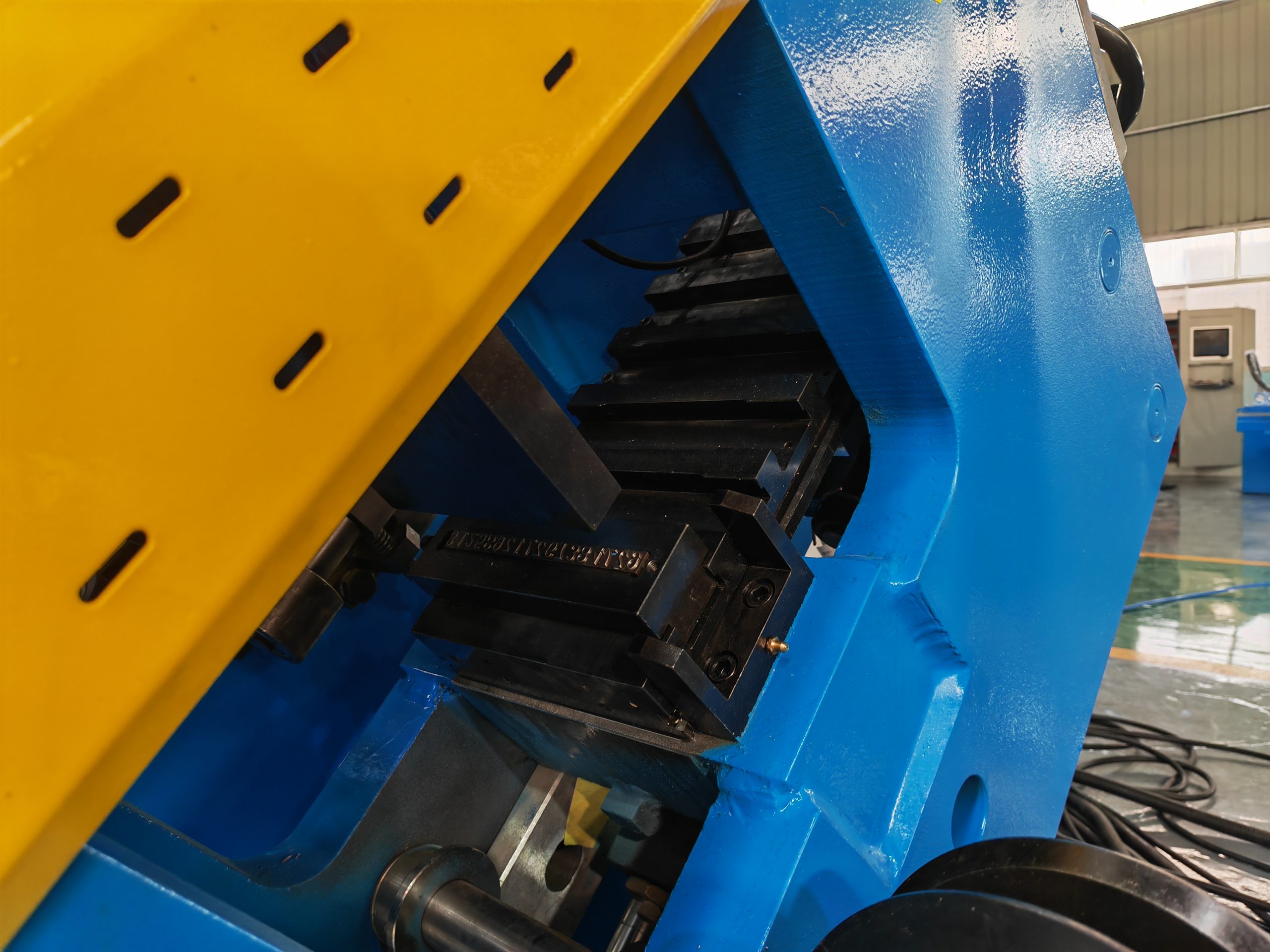

- Маркировочный узел выполнен в виде закрытой рамы с высокой жесткостью. Четыре группы символьных блоков закреплены на маркировочном узле и могут выбираться программно.
- Имеется функция предотвращения резки для обработки заготовок фиксированной длины.
